CVD SiC solidozko foku-eraztunak
Semixlab-en CVD SiC solidozko fokatze-eraztunak plasma-grabatze ingurune aurreratuetarako diseinatuta daude, plasma-egonkortasun bikaina, kutsadura ultra-baxua eta zerbitzu-bizitza luzatua eskainiz. Dentsitate handiko lurrun kimikoaren deposizio bidezko (CVD) silizio karburoa erabiliz fabrikatuta, fokatze-eraztun hauek plasma-higaduraren eta eraso kimikoen aurkako erresistentzia bikaina eskaintzen dute, eta, beraz, aproposak dira erdieroaleen fabrikazioan grabatze-prozesu kritikoetarako. Zure kontsulta gehiago jasotzeko irrikitan gaude.
Deskribapena
7nm azpiko grabatuaren etorkizuna diseinatzen % 99.99999ko etekina | Purutasun ultra-handia | HAR grabatu egonkorra | Siliziozko eraztunen alternatiba hobea
300+ geruzako 3D NAND eta GAA transistoreen garaian, ohiko kontsumigarriak dira errendimendu arazoen kausa nagusia. Semixlab-en CVD SiC solidoko foku eraztunak alderdi-erlazio handiko (HAR) grabatzeko beharrezkoa den dentsitate handiko plasma kudeatzeko diseinatuta daude. Siliziozko (Si) eraztun estandarrek eman ezin duten ingurune egonkor eta partikularik gabekoa sortzen dute.
Industriaren estandarra: Zergatik fabrika nagusiek SiC solidora egiten duten trantsizioa

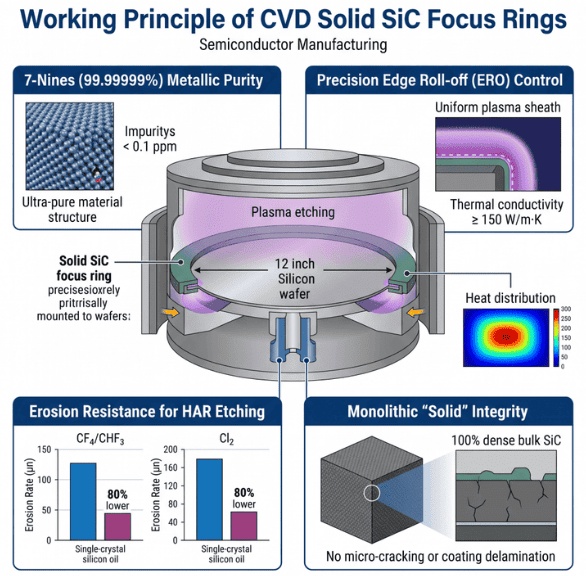

7-Nines (% 99.99999) Purutasun Metalikoa: Gure Deposizio Kimiko Aurreratuaren prozesu jabeduna erabiliz, 0.1 ppm baino gutxiagoko ezpurutasun metaliko totala lortzen dugu. Honek funtsezko zeregina du kargarekin lotutako akatsak eta metal astunen kutsadura saihesteko logika eta memoria txip aurreratuetan.
Zehaztasun handiko ertz-errotazioaren (ERO) kontrola: Gure SiC eraztun solidoek erresistentzia elektriko egonkorra eta eroankortasun termiko handia mantentzen dituzte (≥ 150 W/m·K). Horrek plasma-zorro uniforme bat sortzen du oblearen ertzean.
Honek zuzenean konpontzen ditu 12 hazbeteko oblearen uniformetasunari eragiten dioten Edge Roll-off arazoak.
HAR grabaturako higadura-erresistentzia: Energia handiko fluor-oinarritutako (CF4/CHF3) eta kloro-oinarritutako (Cl2) plasman, SiC solidoak kristal bakarreko silizioa baino % 80 txikiagoa den higadura-tasa erakusten du. Horrek PM (Mantentze Prebentiboa) tartea luzatzen du, Jabetza Kostu Osoa (CoO) nabarmen murriztuz.
Monolitiko "Solidoa" Osotasuna: SiC estalitako grafitoaren aldean, gure piezak %100 SiC dentsitate handikoak dira. Horrek mikro-arraildurak edo estaldura delaminazioa izateko arriskua ezabatzen du, potentzia handiko grabatzeko zikloetan partikula kutsadura katastrofikoa saihestuz.
Hurrengo Belaunaldiko Etch Plataformetarako optimizatua

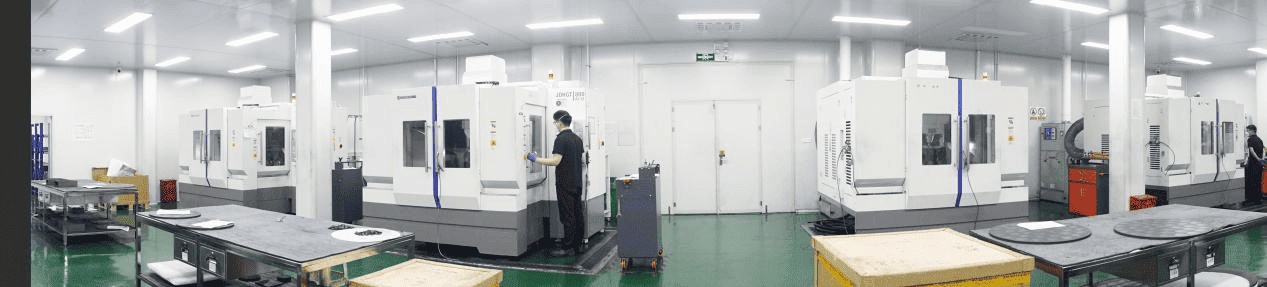

Gure fabrikazio zentroak 5 ardatzeko abiadura handiko CNC eta laser metrologia erabiltzen ditu OEM espezifikazioekin % 100ean bateragarritasuna bermatzeko:
● Eroaleen grabatua: Poli-Si eta Silizidoen grabatua.
● Grabatu dielektrikoa: Alderdi-erlazio handiko (HAR) kontaktua eta lubaki-grabatua.
● Bateragarritasuna: Lam Research (Kiyo/Versys), Applied Materials (Centris) eta TEL (Tactras/Vigus) plataformetarako ordezko integratua.
zehaztapenak
| Parametroa Teknikoa | Semixlab CVD SiC solidoa | Industriaren erreferentzia (Si) | Lehiaketa Ertza |
| Garbitasun kimikoa | % 99.99999 (7N) | % 99.999 (5N) | Ioi-ihesak ezabatzen ditu |
| Faseen Konposizioa | %100 β-SiC (Kubikoa) | Kristal bakarreko Si | Erresistentzia isotropikoa grabatzeko |
| Dentsitate erlatiboa | ≥%99.8 (3.20 g/cm3) | N / A | Zero porositateko egitura |
| Vickers gogortasuna | 28 - 30 GPa | ~9 GPa | Ioi bonbardaketari aurre egiten dio |
| Azalera gogortasuna | Ra < 0.2 μm | Ra ~0.5μm | Polimeroen atxikimendu minimoa |
aplikazioak
Aplikazio-eremu nagusiak
Muturreko purutasuna eta plasmaren erresilientzia behar diren lekuetan, gure CVD SiC solidoa industriaren estandar gisa da:
● 3D NAND eta DRAM eskalatzea: HAR (Alderdi-erlazio handiko) grabatuaren erronketarako diseinatua. 300 geruza baino gehiago grabatzeko behar den egonkortasuna eskaintzen du profilaren distortsiorik gabe.
● 7nm azpiko nodo logikoak: Bereziki FinFET eta GAA arkitekturetarako. Fabrikazioei metal arrastoen kutsadura ezabatzen laguntzen diegu, hurrengo belaunaldiko transistoreen sare delikatua babestuz.
● Potentzia erdieroaleen zentroa: SiC epitaxia edo GaN-erako lubaki sakoneko grabaketa izan, gure piezek banda-tarte zabaleko ekoizpenaren karga termiko handiak jasaten dituzte.
● TSV eta Ontziratze Aurreratua: Siliziozko Bidezko Prozesuetarako optimizatua, 2.5D/3D integraziorako beharrezkoak diren alboko hormaren leuntasuna eta zehaztasun bertikala bermatuz.
